PVC-Streifenvorhang für Werkstatt und Maschinenumfeld
KI-VisualisierungINSPIRATION · WERKSTATT & FERTIGUNG
PVC-Streifenvorhang
im Maschinenumfeld.
Arbeitsbereiche verbinden.
Die Werkstatt sinnvoll gliedern.
Neben der CNC-Fräsmaschine liegt die Materialvorbereitung. Am Bohrarbeitsplatz werden Bauteile für den nächsten Auftrag bereitgestellt. Dazwischen bewegen sich Menschen, Werkstücke und Transportwagen. Ein PVC-Streifenvorhang kann geeignete Raumöffnungen flexibel abgrenzen und den direkten Windeinfall aus angrenzenden Bereichen begrenzen.
Es geht um die Wege rund um die Maschinen: zwischen Fertigung und Materiallager, Werkstatt und Nebenraum oder an einem regelmäßig genutzten Hallendurchgang. Transparente Lamellen erhalten dabei einen Teil der Sichtbeziehung zwischen den Bereichen.
Dieser Ratgeber zeigt zwei beispielhafte Situationen und hilft bei der Planung von Material, Maßen und Aufhängung. Die vorhandenen Schutzeinrichtungen jeder Maschine bleiben davon unabhängig.
ANWENDUNGEN IN DER WERKSTATT
Welcher Bereich soll abgegrenzt werden?
Neben der CNC-Fertigung
Ein separater Durchgang verbindet den Maschinenbereich mit Werkzeugausgabe oder Materiallager. Der Lamellenvorhang sitzt an dieser Raumöffnung. Türen, Bedienpult, Wartungszugänge und der Bewegungsraum der Maschine bleiben frei.
Am Bohrarbeitsplatz
Eine benachbarte Öffnung führt zur Teilebereitstellung. Eine passende Abgrenzung wird außerhalb des Maschinenarbeitsbereichs geplant. PVC-Streifen dürfen nicht in die Nähe rotierender Spindeln, Bohrer oder anderer bewegter Teile gelangen.
Zwischen Werkstatt und Lager
Ein oft genutzter Materialweg braucht ausreichend Platz für die tatsächliche Ladung. Wagenbreite, Werkstücklänge, Kurvenfahrt und Gegenverkehr bestimmen mit, wie der Durchgang angeordnet und ausgestattet werden kann.
CNC-FRÄSMASCHINE UND NEBENBEREICH
Die Raumtrennung sitzt außerhalb der Maschine.

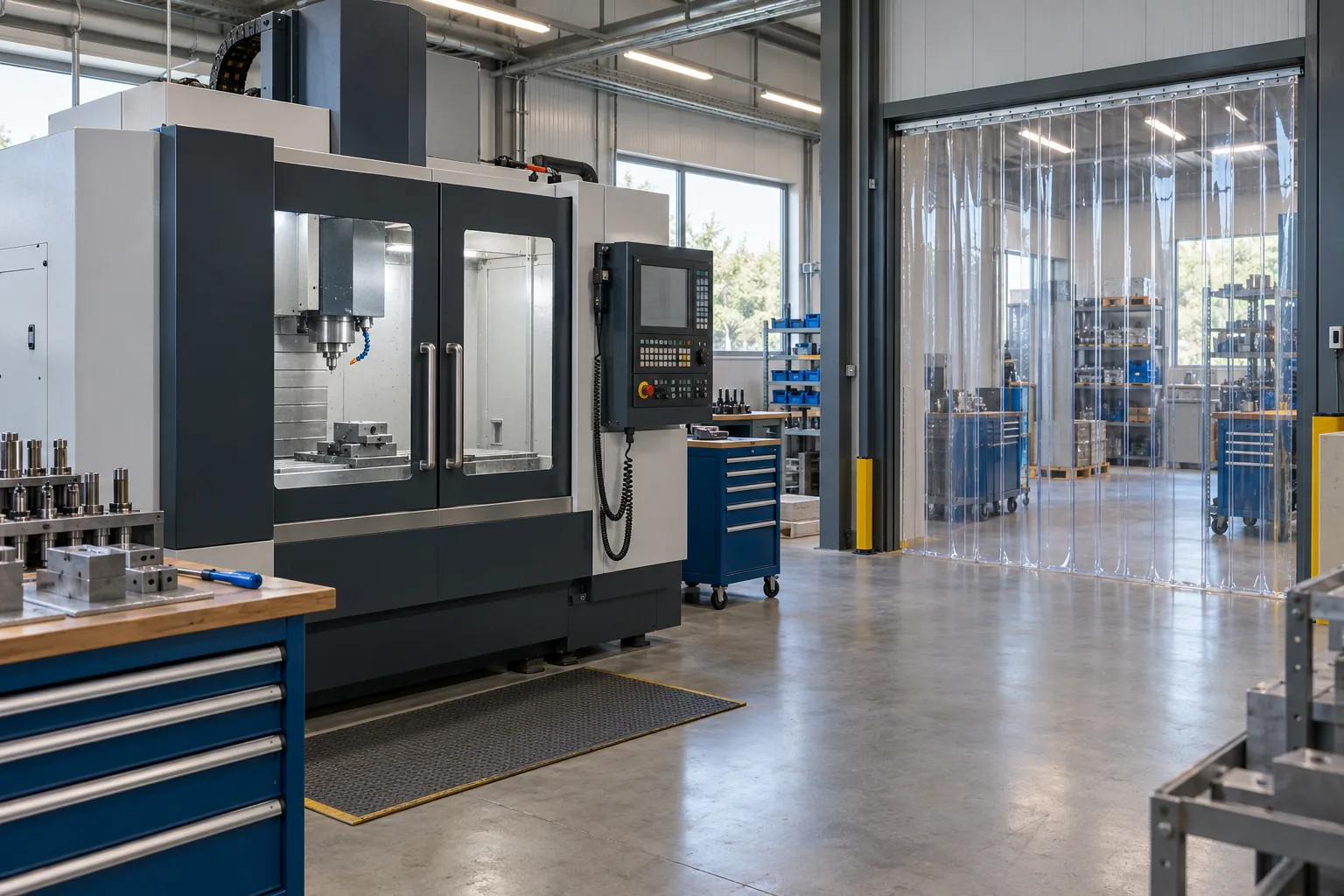

Im Einstiegsbild bleibt das Bearbeitungszentrum vollständig eingehaust. Der PVC-Streifenvorhang befindet sich in einem eigenen Durchgang daneben. Diese räumliche Trennung ist auch für die Planung wichtig: Eine flexible Raumabgrenzung übernimmt keine geprüfte Rückhaltefunktion für Werkzeugbruchstücke oder herausgeschleuderte Teile.
Zeigen Sie auf Ihren Fotos, wo Material angeliefert, gespannt, entnommen und weitertransportiert wird. Nennen Sie auch die Flächen, die für das Öffnen von Türen, Werkzeugwechsel, Reinigung und Instandhaltung gebraucht werden.
Bei Kühlschmierstoffen gehören Emissionserfassung und Lüftung in die fachliche Betrachtung. Ein Vorhang ersetzt keine erforderliche Absaugung. Öle, Kühlschmierstoffe und Reinigungsmittel müssen zudem mit der vorgesehenen PVC-Qualität verträglich sein.
BOHRARBEITSPLATZ UND MATERIALBEREITSTELLUNG
Kurze Wege.
Ein klar geplanter Übergang.

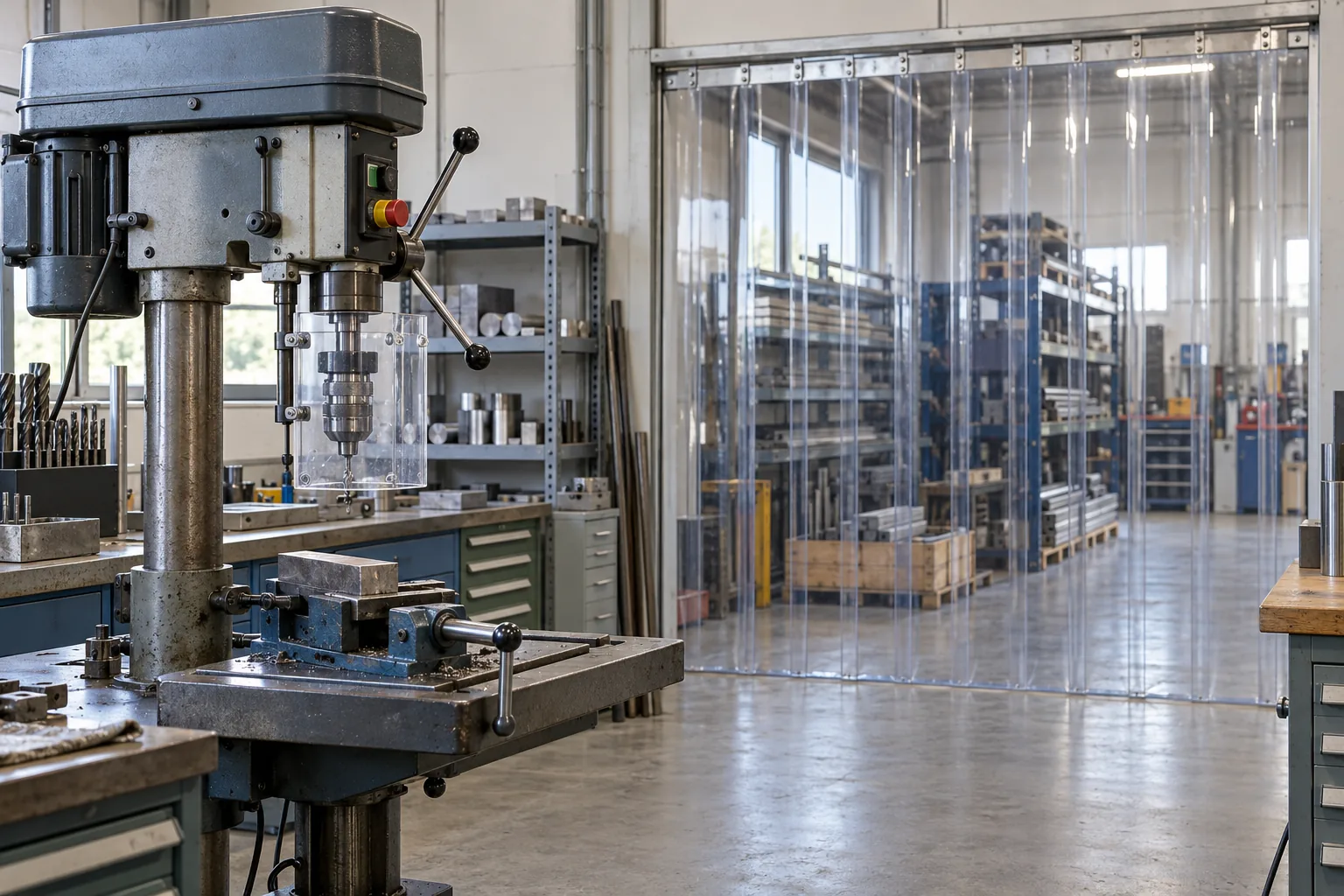

Eine Säulenbohrmaschine steht häufig in einem gemeinsam genutzten Werkstattbereich. Der benachbarte Zugang zum Materiallager kann separat betrachtet werden, ohne den Bedienplatz mit beweglichen Lamellen einzuengen.
Planen Sie den Ausschlag der Streifen und die Abstände zur Maschine mit ein. Auch bei Zugluft oder beim Durchschieben eines Wagens dürfen Lamellen nicht in bewegte Teile geraten. Maschinenbezogene Schutzhauben und andere erforderliche Schutzmaßnahmen werden unabhängig davon festgelegt.
Das Bild zeigt eine stehende Maschine als räumliches Beispiel. Ob eine konkrete Aufstellung geeignet ist, wird anhand Ihrer Maschine, der Betriebsanleitung und der betrieblichen Gefährdungsbeurteilung geprüft.
MATERIAL UND NUTZUNG ABSTIMMEN
Was passiert täglich im Durchgang?
Gehen nur Personen hindurch oder werden breite Wagen und lange Werkstücke bewegt? Wie häufig wird die Öffnung genutzt? Welche Temperaturen und Luftströmungen gibt es auf beiden Seiten? Diese Angaben helfen bei der Wahl von Streifenbreite, Stärke und Überlappung.
Eine größere Materialstärke ist nicht automatisch die passendere Lösung. Gewicht, Beweglichkeit und Überlappung beeinflussen den Durchgang. Ebenso müssen Sichtverhältnisse und die Erkennbarkeit von Gegenverkehr zur Nutzung passen.
Besondere Eigenschaften wie Antistatik, Brandverhalten, Chemikalienbeständigkeit oder Schalldämmung werden nur anhand einer konkret bestätigten Ausführung beurteilt. Eine allgemeine PVC-Raumtrennung ist keine Schweißerschutzlösung. Für solche Arbeiten finden Sie einen eigenen Ratgeber zu Schweißerschutzvorhängen.
AUFMASS UND PROJEKTANFRAGE
Diese Angaben machen die Anfrage konkret.
Fotografieren Sie den gesamten Weg zwischen den Bereichen. Eine Skizze mit Maschine, Durchgang und Transportrichtung hilft bei der Abstimmung.
Lichte Breite und Höhe
Messen Sie die freie Raumöffnung. Zeigen Sie Schwellen, Gefälle und Bodenunebenheiten. Die spätere Streifenlänge wird passend zur Montageart festgelegt.
Transport und Freiräume
Nennen Sie die größten Wagen und Werkstücke einschließlich Ladung. Berücksichtigen Sie Maschinenbewegungen, Türflügel, Bedienplätze, Wartung und freie Verkehrswege.
Aufhängung und Untergrund
Zeigen Sie Wand, Rahmen oder Träger. Tragfähigkeit und Befestigungsmittel müssen zum Untergrund und zur Belastung passen. Bedien- und Sicherheitseinrichtungen dürfen nicht verdeckt werden.
Umgebung und Reinigung
Beschreiben Sie Luftströmungen, Temperatur, vorhandene Stoffe und Pflegeverfahren. Teilen Sie besondere Anforderungen und benötigte Nachweise vor der Materialauswahl mit.
HÄUFIGE FRAGEN
Streifenvorhänge
rund um Maschinen.
Kann ein PVC-Streifenvorhang eine Maschinenschutzhaube ersetzen?
Nein. Dieser Ratgeber behandelt Raumabtrennungen im Maschinenumfeld. Ein gewöhnlicher PVC-Streifenvorhang ersetzt keine erforderliche Einhausung, Verriegelung, Schutzscheibe oder andere geprüfte Maschinenschutzeinrichtung.
Wo sitzt der Vorhang bei einer CNC-Fräsmaschine?
Im gezeigten Beispiel in einer separaten Raumöffnung neben dem eingehausten Bearbeitungszentrum. Der genaue Ort muss Maschinenbewegungen, Bedienung, Transport, Instandhaltung und Sicherheitsanforderungen berücksichtigen.
Ist der Vorhang als Schutz vor Metallspänen geeignet?
Eine Rückhaltewirkung gegen heiße oder scharfkantige Späne und herausgeschleuderte Teile wird für die hier beschriebene Raumtrennung nicht zugesagt. Solche Gefährdungen brauchen geeignete maschinen- und prozessbezogene Schutzmaßnahmen.
Hält ein Streifenvorhang Kühlschmierstoffnebel zurück?
Er ersetzt keine erforderliche Erfassung oder Absaugung von Emissionen. Lüftung, Stoffe und Maschinenprozess müssen fachlich beurteilt werden. Die Materialverträglichkeit wird gesondert geprüft.
Welche PVC-Ausführung passt zur Werkstatt?
Die Auswahl hängt von Raumöffnung, Nutzung, Luftströmung, Temperaturen und vorhandenen Stoffen ab. Senden Sie Maße und Fotos. Besondere Materialeigenschaften werden nur für eine bestätigte Qualität zugrunde gelegt.
Können beschädigte Lamellen einzeln ersetzt werden?
Bei passenden Systemen können einzelne Streifen ausgetauscht werden. Vergleichen Sie Breite, Stärke, Länge, Material und Aufhängung. Weitere Hinweise finden Sie im Ratgeber zu PVC-Ersatzstreifen.
Welchen Werkstattbereich möchten Sie gliedern?
Zeigen Sie uns die Raumöffnung, Maschinenumgebung und Materialwege. Mit Maßen, Fotos und den Anforderungen Ihres Betriebs können wir die passende PVC-Ausführung mit Ihnen besprechen.
